Системи туманоутворення

Компанія Полив-плюс пропонує послуги постачання, монтажу і налаштування апаратури туманоутворення (системи туману). Дана апаратура може застосовуватися як для відкритих майданчиків (одним комплектом – для площі 20 – 300 кв. м.), так і для закритих приміщень (промислових, тваринницьких, складських). Може бути встановлена в будь-якому місці і в приміщенні, де можливо організувати підведення живильної води (від центрального, локального водопроводу), і електроживлення від побутової мережі 220 В.

Апаратура туманоутворювача може бути забезпечена програмованої автоматикою включення і виключення:

• за таймером часу;
• в залежності від показників температури повітря і його вологості;
• сенсорами обліку реальних погодних і температурних умов: датчиками вологості, температури, дощу, вітру, комплексними метеостанциями.

Області застосування систем туману:

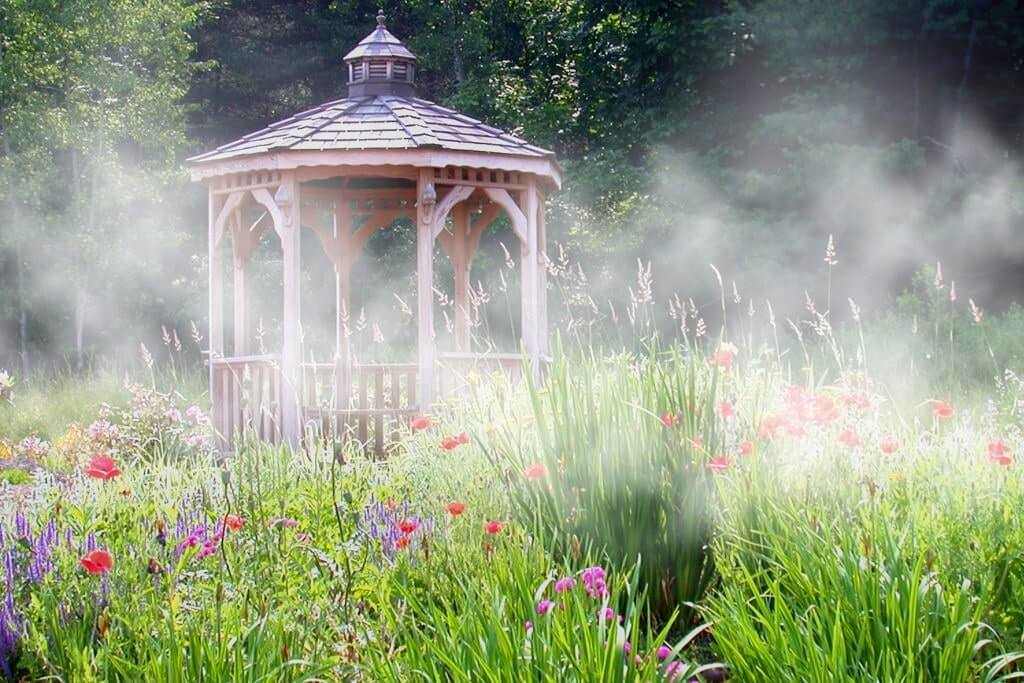

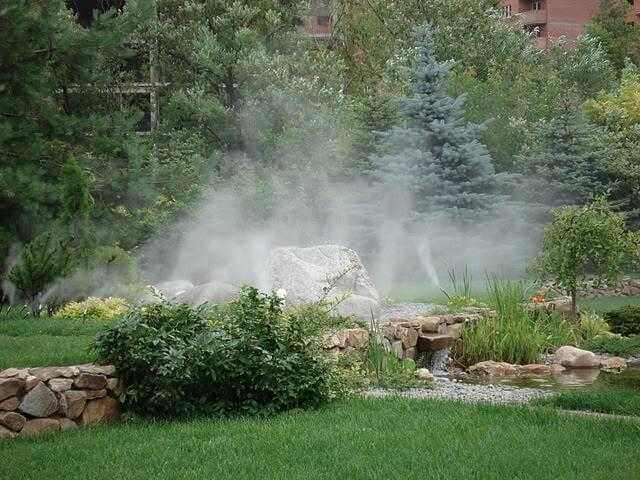

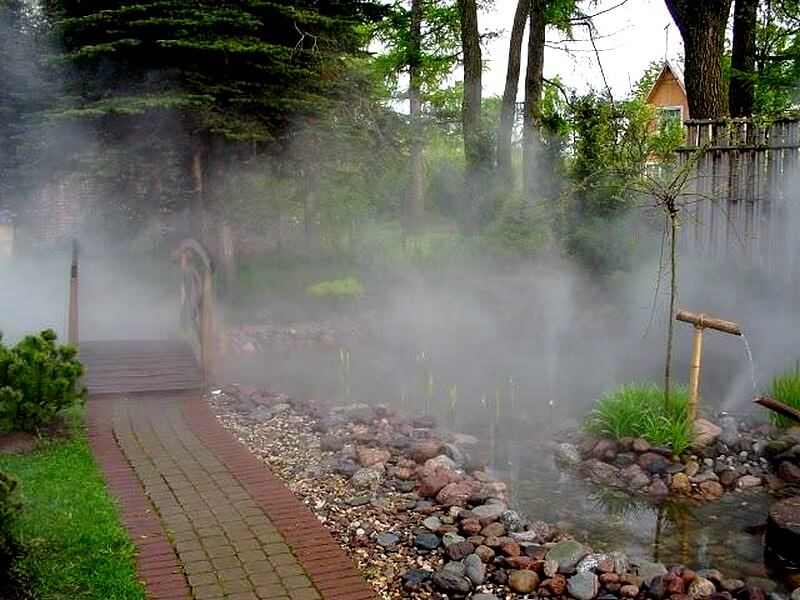

• в спекотну погоду на відкритих майданчиках і верандах: приватних домоволодінь, офісних та адміністративних будівель, комерційних кафе, ресторанів, на концертних майданчиках, танцполах і т. д.;
• в цехах підприємств харчової, переробної, хімічної промисловості, металургії;
• у тваринництві (в закритих приміщеннях тваринницьких ферм) і рослинництві (в теплицях і оранжереях).

Функції та завдання систем туманоутворення

Системи туману в побуті називають «вуличними кондиціонерами». Оптимальними умовами для застосування туманообразователей, коли вони показують свою найвищу ефективність, є: температура повітря - від 30 до 45 град.С, вологість - від 40% до 80%.

З допомогою системи туману вирішуються такі функціональні задачі:

1. Кондиціювання повітря: його дрібнодисперсне зволоження, з одночасним охолодженням до 10 – 15 градусів С і більше (в залежності від температури навколишнього повітря, і подається води).
2. Придушення зваженого пилу та пилоутворення.
3. Придушення різких запахів (природна властивість дрібнодисперсного водяного туману).
4. Дезодорування повітря шляхом підмішування до води, що розпилюється дезодоруючих компонентів.
5. Розпорошення біологічно активних речовин, як правило, фунгіцидів та інсектицидів.
6. Створення умов високої вологості, де це необхідно за технологічним та іншим виробничим вимогам.

Цільовими завданнями, які вирішуються з допомогою туманоутворювачів, є:

1. У жилих приміщеннях (житлових, офісних, адміністративних і торгових, в тому числі громадського харчування (ресторанів, кафе)): забезпечення комфортних умов (температурі і вологості) для роботи, дозвілля і відпочинку людей. Зниження негативного впливу на їх самопочуття і працездатність з боку спекотної погоди, задухи, високої запиленості.
2. У промисловості: зниження (пом'якшення) показників важких умов роботи (високої температури, запорошеності, шкідливих випаровувань), створення необхідних параметрів середовища для технологічних процесів (особливо в харчовій промисловості).
3. В інтенсивному тваринництві: профілактика теплових стресів у тварин, підвищення їх продуктивності, зниження падежу. Проведення дезінфекції та дезінсекції (шляхом розпилення фунгіцидів і репелентів). Придушення різких (дратівливих і пригнічують тварин) запахів.
4. В тепличному господарстві (в т. ч. в оранжереях): створення оптимальних умов середовища (вологості і температурі повітря) для росту і розвитку рослин, підвищення їх врожайності, захист від перегріву в жарку погоду.

Конструкція установок туманоутворення

В основі апаратури системи туману знаходиться спеціальний плунжерний (поршневий) водяний насос високого тиску (ВД), має параметри робочого тиску в межах 50 – 100 атм., чи Bar (5 – 10 МПа). До всмоктуючого патрубку насоса ВД організується підведення води з водопроводу, яка попередньо проходить через систему водопідготовки, де проходить фільтрацію від механічних домішок і хімічну очистку.

Вода з нагнітального патрубка насоса ВД під високим тиском нагнітається в труби (міцні металеві або армовані нейлонові) робочих водопровідних ліній, які призначені для її подачі до високодисперсним розпилювальний форсунок. В трубопровідній мережі системи туману застосовуються фітинги високої якості, розраховані на роботу в умовах високого робочого тиску.

Форсунки – туманогенераторы є безпосередніми «виробниками» штучного туману. Вони є високоточними виробами, виготовляються тільки з корозійностійких матеріалів: нержавіючої сталі або латуні. Завдяки дуже тонким соплам (дюзам) форсунок, що проходить через них вода розпилюється у вигляді дрібнодисперсного водяного пилу, яка має краплі діаметром усього кілька мікрон (аналогічно водяного туману).

Розводка трубопровідних ліній системи туману і розміщення форсунок туманогенераторів виконується з таким розрахунком, щоб генерована дрібнодисперсний водяний пил (туман) розподілялися відповідно до наступних схем (варіантів):

• рівномірний розподіл по об'єму захищуваного об'єкта;
• варіант створення «туманної» завіси з певного напряму.

Управління системою туманоутворення здійснюється як вручну, так і з допомогою електронного контролера, до якого можуть бути підключені датчики температури і вологості. Відповідно, робота системи туману може бути автоматизована по таймеру часу, чи залежно від об'єктивних параметрів навколишнього повітря. У більш масштабних і складних системах, до яких підключаються автоматичні метеостанції, можуть бути реалізовані інші погодозалежній режими роботи, наприклад, в залежності від наявності дощу або сильного вітру.

щоб уникнути запрессовывания тонких дюз форсунок – туманогенераторів малоразмерными механічними домішками, їх «заростання» вапняними і іншими мінеральними відкладами, в конструкцію системи туману вводиться підсистема водопідготовки. Як правило, в склад підсистеми водопідготовки включається установка зворотного осмосу, або комплект механічних фільтрів і хімічних нейтралізаторів. Завданнями водопідготовки є:

• ретельне фільтрування подається в систему води від дрібних механічних домішок;
• її хімічна очистка від карбонатів кальцію, магнію, інших водорозчинних мінералів, схильних до випадання в осад і утворення твердих відкладень на стінках.

Принцип дії системи туману

Функція охолодження. Мелкодисперсная водяний пил (туман), що розпорошується туманостворювачів, контактує з навколишнім гарячим повітрям, і вступає з ним в інтенсивний теплообмін. Завдяки величезній площі теплообміну (коли кілька десятків грам води розбиваються на мільйони крапель), і мікроскопічної масі кожної водяної краплі, вони миттєво випаровуються. В результаті швидкого теплообміну між двома середовищами, і випаровування водяної пилу, гарячого повітря віднімається значна кількість тепла, яке необхідно для проходження фазового переходу води у водяну пару. Так, для перетворення всього 1 грама води в пару, необхідно до 2,68 кДж теплової енергії. В результаті, при роботі системи туману спостерігається різке охолодження гарячого повітря на 10 – 15 град. З, і підтримання його на оптимальному (комфортному рівні 20 – 25 град.С.

Функції пилоподавлення і придушення запахів. Дрібнодисперсні краплі водяного туману контактують зі зваженими в повітрі з частинками пилу, змочують їх, що призводить до збільшення їх ваги. В результаті, потяжелевшие «намоклі» частинки пилу втрачають здатність до летючості, і опускаються на поверхню грунту або підлоги. Аналогічним чином реалізується функція придушення запахів – дрібнодисперсні водяні краплі пов'язують змочуванням частинки – носії запахів (фітонциди), нейтралізуючи їх дію.

Функція зволоження повітря і поверхонь, функції дезінфекції, дезінсекції. Дані функції засновані на прямому впливі фарби туману, який:

• безпосередньо підвищує вологість повітря;
• осідаючи, зволожує поверхні (в першу чергу – захищаються від перегріву рослин);
• переносить до місця призначення розчини фунгіцидів та інсектицидів.

Особливості застосування системи туманоутворення

Для отримання дійсно комфортних (по температурі і вологості повітря) умов перебування і роботи людей, параметри роботи системи туману підлягають ретельній регулюванню. Недостатньо точна настроювання і регулювання параметрів роботи туманоутворювачів може привести до її неправильної роботи. А саме – до занадто високій вологості та низькій температурі повітря, які можуть привести до переохолодження відпочиваючих або працюють під захистом штучного туману людей, появи в них простудних захворювань. Особливо характерні подібні ситуації в дуже жарку погоду, коли з допомогою не оптимально відрегульованої системи туману досягається надто різкий перепад температури та вологості між зовнішнім середовищем та об простором.
